攻克PTC三大技术难题,领先日本知名企业下单

分享到

早前,日本青柳株式会社田中瑞穗与即将接管企业的田中介推、神勇先生莅临广东暖丰电热科技有限公司,重点参观了暖丰电热实验室PTC自限温材料的技术应用。参观的过程中,日方代表对暖丰电热在PTC限温电热膜领域取得的研究成果赞不绝口,同时与暖丰电热达成合作协议,将定制一系列带有PTC性能发热材料应用到松下电器上,以此来弥补松下电器现在的不足,并逐渐加大订单量,在更多的电器产品上达成长久合作,双方都非常期待。

讨论相关合作事项

相关产品在日本的应用


PTC(positivetemperaturecoefficient)为正温度系数热敏材料,它具有电阻率随温度升高而增大的特性。1955年荷兰菲利浦公司的海曼等人发现在BaTiO3陶瓷中加入微量的稀土元素后,其室温电阻率大幅度下降,在某一很窄的温度范围内其电阻率可以升高三个数量级以上,首先发现了PTC材料的特性。暖丰电热膜有着良好可控的正温度系数;有梯度不同温区来固化形成的发热膜,其韧性和稳定性更好;在固化过程中采用特殊工艺处理使导电粒子和晶格排列有序化,使其电热膜性能更稳定。



某种PTC电阻特性示意图



电热膜分低温辐射电热膜、中温辐射电热膜及高温辐射电热膜,其中低温辐射电热膜温度应在50℃以内,中温和高温辐射电热膜大多用于工业等其他领域。低温辐射电热膜不能被覆盖,一旦被覆盖,如果没有PTC限温功能,被覆盖的电热膜就有可能温度不断升高而产生安全隐患。

大部分产品是通过温控器实现控温


目前,市面上大部分电热膜是通过温控器来实现智能温控,其工作原理是通过温度传感器对环境温度自动进行采样、即时监控,当环境温度高于控制设定值时控制电路启动。这种通过添加第三方产品来实现智能温控的供暖系统,一旦温度传感器、温控器出现故障就会出现严重的安全隐患。


在暖丰电热对PTC限温电热膜进行研究时,市面上有一种叫低温型伴热带产品能随被加热体系的温度变化自动调节输出功率,自动限制加热的温度。这种常见的低温型伴热带在摄氏零度和10度的启动电流分别为0.6(A/m)和0.5(A/m),分别为标称启动电流的8.8倍和7.3倍,而中温型和高温型自限温伴热带在零度时的启动电流规定值约为标称电流的8-10倍。

市面上常见的低温型伴热带


这种电伴热带通过启动大电流使温度迅速升高,当温度升高至临界温度后电阻值突然增加至极大,通过的电流又大幅度下降到很小。作为国内规模最大、创立最早、实力最强的电热膜生产厂家,暖丰从80年代开始从事电热膜的研究,期间获得了29项国家专利、25项国际认证。进入PTC自限温电热膜领域研发,攻破国外的技术壁垒,使中国真正拥有一块自主研发的PTC自限温电热膜是企业早期制定的战略目标。



中国电热膜研究从80年代才刚刚起步 落后日本几十年


经过十几年研发和实验,暖丰在电热膜浆料研究上取得突破性进展,研制出可根据实际使用温度需要制造出不同PTC自限温的电热膜。暖丰PTC自限温电热膜产品电阻率增长曲线非常平缓,启动电流不到标准电流的2倍,产品的性能指标达到了世界领先水平。目前,企业针对该项技术正在申请国际专利保护,为企业开展国际贸易保驾护航。

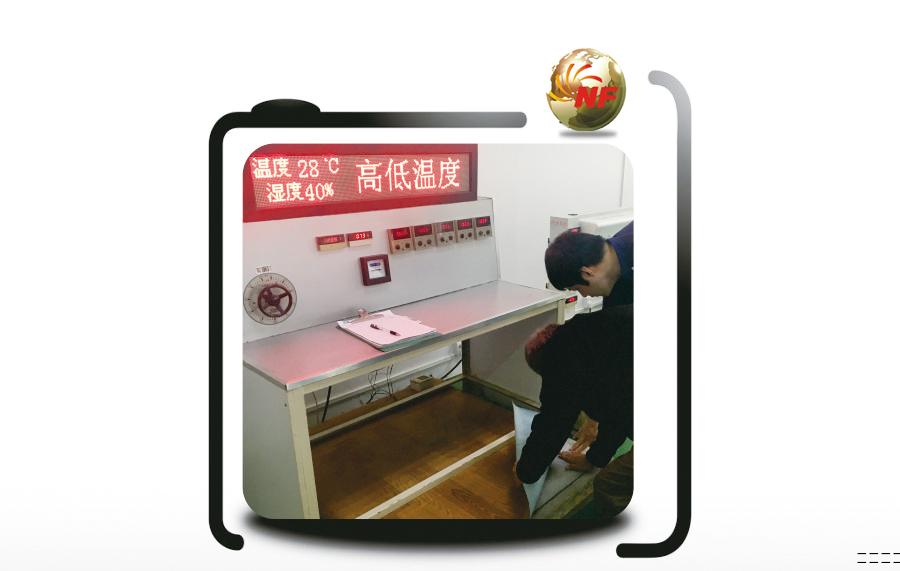

检测产品的启动电流


在实验室中,田中瑞穗、神勇先生对实验数据进行了现场检测,得出的结果让他们大吃一惊,露出一副不敢相信表情,纷纷感慨道“对电热膜的研究日本早于中国几十年,但在PTC电热膜研究课题上中国已经超过了日本诸多企业,暖丰电热的科研水平达到了国际顶尖标准。”

目前,市面上常见的低温型伴热带主要以聚乙烯、聚丙烯及其改性材料为主。它的原理是聚乙烯类分子受热后分子发生膨胀,时导电分子产生阻隔、电阻值加大,导电率下降,温度自然降低。这种低温型伴热带使用寿命主要是聚乙烯类产品膨胀收缩次数是有限的,当收缩膨胀次数达到一定值后,要么膨胀后的聚乙烯类分子不再能恢复,或受热后的聚乙烯分子不再膨胀,丧失了PTC功能。

暖丰电热PTC电热膜采用纳米导电离子和性能优异的高分子材料经特殊配方经精密工艺印刷而成。首先经由暖丰电热独家浆料配方印刷而成的PTC电热膜在材料商克服了启动电流过大的问题,大大延长了使用寿命;其次使用精密工艺克服了产品在使用过程中出现质量问题,从质量上保证了产品使用的寿命问题。

其它相关数据检测


此外,实验室现场田中瑞穗、神勇先生还对产品进行了外观检测、尺寸偏差检测、功率偏差检测、工作温度检测、升温时间检测、异常温度检测、绝缘检测、接地电阻检测、泄漏电流等多项实验检测。通过检测,暖丰电热产品品质得到了田中瑞穗、神勇先生一行高度称赞。

暖丰电热PTC电热膜,纳米导电离子以比较小的间距均匀的分布在高分子材料机体中,通电后,随着电能高效地转换成热能,高分子机体材料逐渐膨胀拉开了纳米导电离子的间距,使得本体电阻逐渐增大,发热功能逐渐减小,呈现出“变频”效果,从而实现自限温和变频节能的功能,充分满足人体对柔和升温的舒适要求。

神勇先生检测产品的稳定性

参观考察过程中,神勇先生多次拿着从日本自带的热成像仪进行测试,从温度分布图来看,它的温度分布的非常均匀温度几乎都控制在了60℃以下,田中瑞穗、神勇先生一行人讨论后说道:“暖丰电热PTC电热膜在已经非常成熟,刚好是对松下电器的完美补充,用中国话说:众里寻他千百度,蓦然回首,那里却在灯火阑珊处。”

嘉宾合影留念


日本青柳株式会社主要业务是提供OEM和ODM服务给日本客户,企业建立有电子和玩具产品的优良的制造和品管体系,长期替日本的大型客户代工生产,例如松下电器和万代玩具公司。企业还成立研发部门针对远红外线发热材料以及相关应用产品进行开发和研究,在二十世纪九十年代与暖丰电热共同开发了热吸收式的冰箱(无压缩机),在日本市场大为畅销,产品凭借着优良设计并且获得了香港工业奖的消费产品设计奖。
